铜陵蓝光电子科技有限公司针对火电厂燃煤锅炉烟气排放等超低排放烟气成份( SO2、NO、烟尘)及相关烟气参数进行在线自动连续监测的要求,推出了超低浓度烟气排放连续监测系统。

    TLG-3100型烟气排放连续 监测系统由烟气分析仪( 超低量程)、颗粒物 监测仪、烟气参数监测仪、数据采集与处理子系统等组成。通过抽取采样方式,测定烟气中气态污染物、颗粒物浓度以及烟气的温度、压力、流速、湿度和烟汽含氧量等参数。 系统中的烟气分析仪采用先进的紫外差分吸收光谱( Differential Optical AbsorptionSpectroscopy ,简称DOAS )测量技术,颗粒物监测采用高温抽取前散射测量技术,结合先进的生产工艺,以更好的品质、更高的可靠性和准确性满足客户多元化、个性化的监测需求。

烟气分析仪

技术原理:紫外差分吸收光谱法( SO2、NO )

电化学测量法(O2)

测量范围: SO2/NO : 0~ 20~ 100ppm,可定制

O2 : 0~25%

线性误差: s +1.5%F.S.

重复性: s0.5%

零点漂移:≤+2%F.S./7d

量程漂移:≤+2%F.S./7d

颗粒物监测仪

技术原理:高温抽取前散射

测量范围: ( 0.01~5/200) mg/m3,可定制

示值误差: +2.0%

零点漂移: +1.5%F.S./7d

量程漂移: +1.5%F.S./7d检出限: 0.01 ( mg/m3)

烟道直径: (0.5~20) m

烟气参数监测仪

流速：

技术原理:皮托管法

测量范围: 1~40m/s

分辨率: 0.1m/s

准确度:≤3%F.S.

压力：

技术原理:压力变送器

测量范围: +5.0Kpa

分辨率: 1Pa

准确度:≤2%F.S.

温度：

技术原理:热电阻式

测量范围: 0-300C

分辨率: 1°C

测量误差:≤+2.5%F.S.

湿度：

技术原理:电子阻容法

测量范围: (0~40 ) Vol%

准确度：

a.s 5.0%时,绝对误差应不超过≤+1.5% ;

b.>5.0%时,相对误差应不超过≤+20% ;

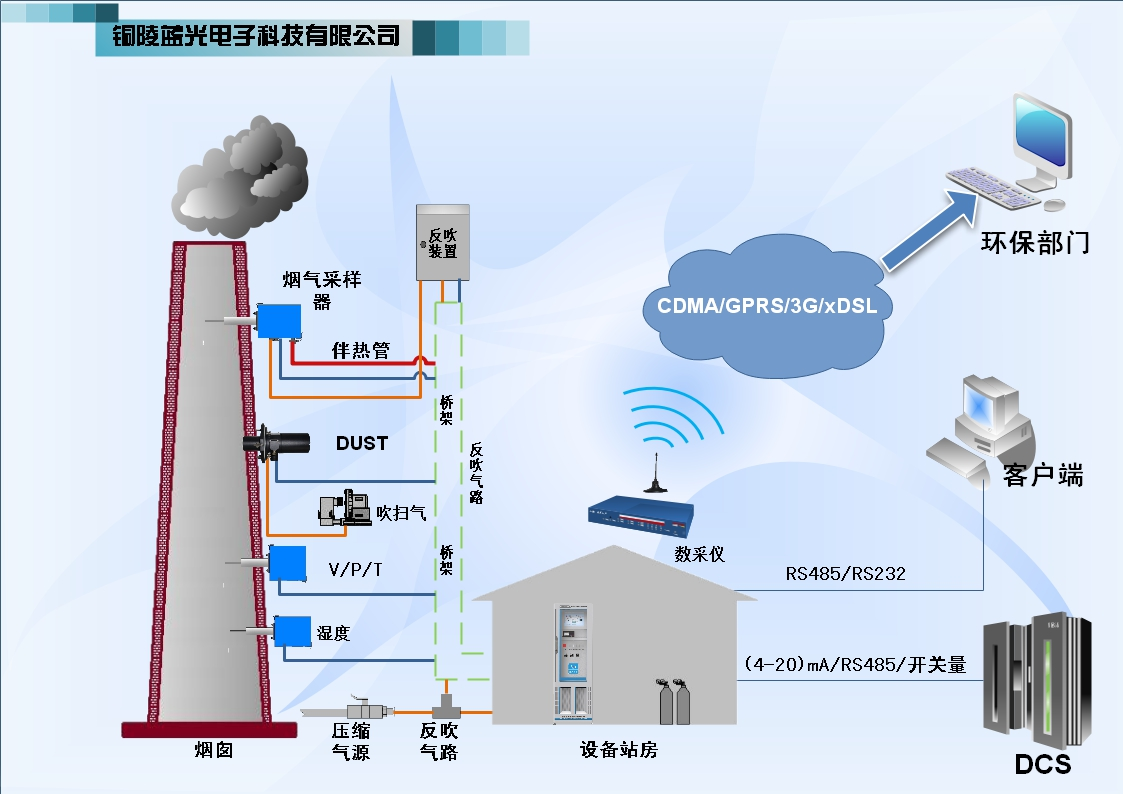

系统组成及安装示意图

系统特点：

●整套系统采用?？榛杓?系统维护检修便捷;

●低量程高精度分析仪,使用寿命长,测量精度高;

●采用加酸冷凝脱水方式,测量组分无损失,维护成本低;

●系统气体预处理系统采用层级过滤技术,保证预处理系统尘过滤精度高;

●系统无运动部件,运行可靠,故障率低;

●系统设计中对相关重要部件的控制(如伴热管等)进行安全冗余设计,确保系统安全、可靠。
