系统简介：

 TLGA-5000型脱硝氨逃逸在线监测系统是我公司在多年在线气体分析产品研发基础上设计推出的一款专用于脱硝系统现场安装式NH3在线监测。在火力发电和水泥生产等行业中SCR或SNCR脱硝工艺中,需要对SCR和SNCR出口的氨逃逸量进行监测并分别控制在( 2~3) ppm和( 3~10) ppm,可延长空气预热器检修周期及催化剂更换周期。

 采用200C以上高温全程伴热现场过滤取样、高温测量技术,整个与气体接触的管路均为316L不锈钢,并确保200C以上高温伴热,避免铵盐结晶, NH3分析采用目前较先进的可调谐激光分析技术( TDLAS )。

 TLGA-5000型氨逃逸在线监测系统具有检测下限低、测量结果准确、方便校准和比对、结构简单紧凑、无运动部件等优点, TLGA-5000型可广泛应用于SCR、SNCR等装置出口氨逃逸在线监测场合。

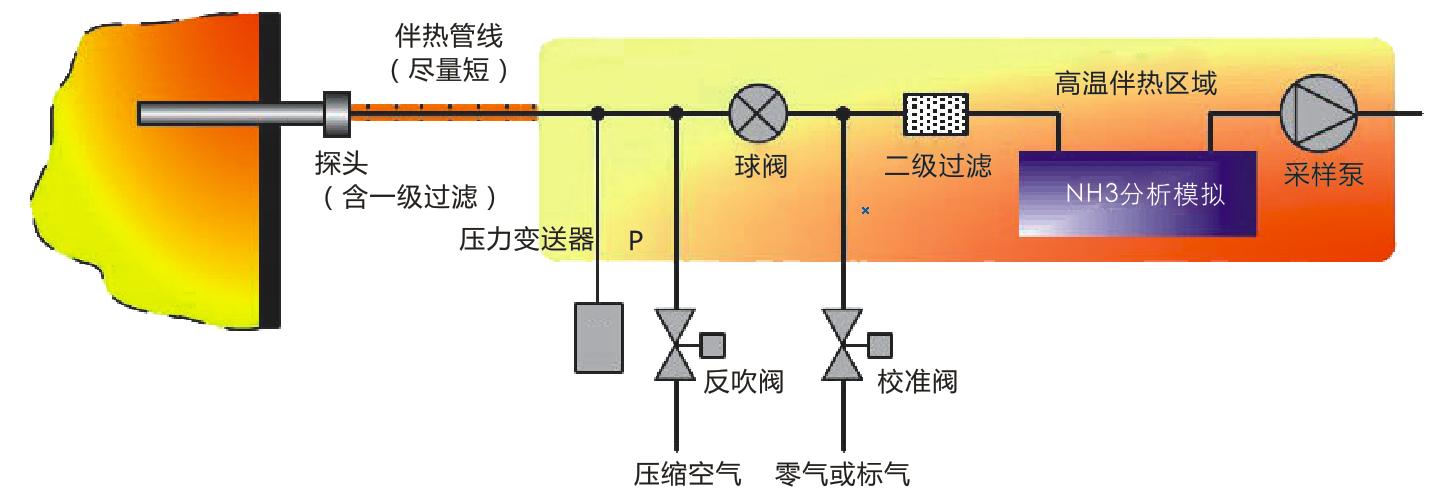

分析仪流路原理：

 在高温采样泵的作用下, 烟气经探头(含滤芯)、伴热管线、球阀、二级过滤进入NH3分析?？?最后排出，整个流路全程200°C以上高温伴热,避免水冷凝、铵盐结晶、氨气吸附(管壁)。

 为避免高粉尘导致探头滤芯堵塞,系统定期关闭球阀,并通过控制反吹阀脉冲工作,反吹探头滤芯。分析仪支持自动校准(调零和量程校准) , 校准时,测量流路关闭。压力变送器用于补偿测量值、也可用于检测探头是否堵塞。

 二级过滤器用于保护,确保探头泄露或探头温控失效时,?；H3分析?？椤?/span>

 NH3分析?？椋?/span>

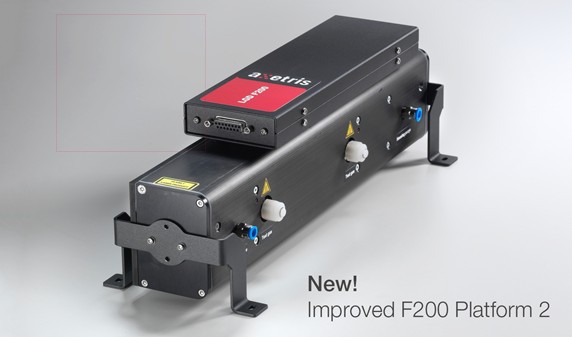

      TLGA- 5000氨逃逸在线监测系统采用原装瑞士进口NH3分析?？?该模块基于TDLAS测量技术,气体室内部温控至200°C ,这是目前在线测量NH3较先进的技术。

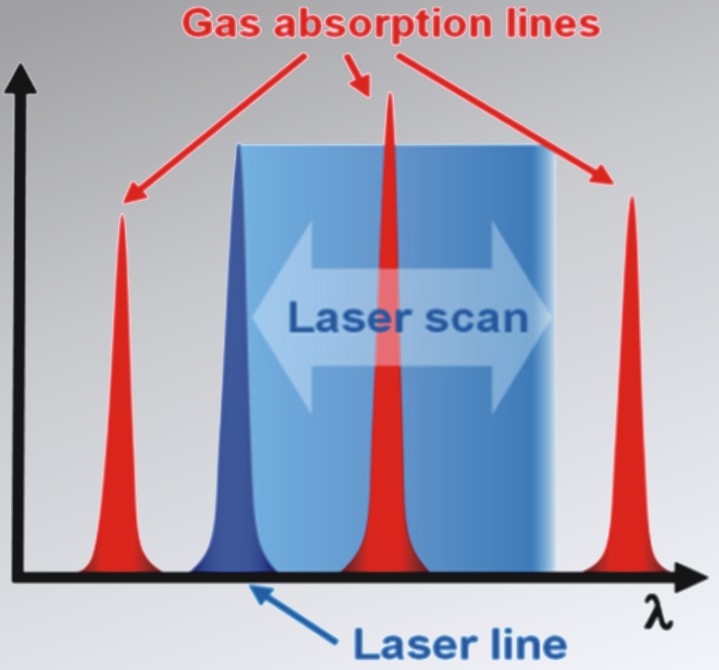

通过调制可调节激光器的电流,可以扫描气体的整个吸收峰,得到气体吸收单线吸收光谱数据,由此可以分析气体的浓度。吸收光谱的单线特性可以避免背景气体组分对被测气体的交叉吸收干扰,保证测量的准确性。

技术参数：

测量原理:TDLAS ,多次折返光路

量程:0-100 ( 可定制)

检测下限: 0.1ppm

零点漂移: +1%F.S./7d

量程漂移: +1%F.S./7d

响应时间:<10秒

模拟量输出: 4路4- 20mA隔离输出，5000负载

数字量输出: 2个SPCO干接点输出

信号输出: RS485

伴热温度: 200°C

环境温度: -10~+45°C

防护等级: IP65

供电: 220VAC.2KW

压缩空气:清洁、干燥并且无油(小于-20°C) @5-7公斤

额定用量: 20升/分钟(用于反吹时)

技术特点：

整个气体流路200°C以上高温伴热,并定期自动反吹,避免高粉尘和铵盐结晶堵塞过滤器和管道、以及污染分析仪气体室，免维护周期280.00城在长。

采用高温抽取采样测量NH3，与原位对穿式相回比，具有不受烟道内粉尘、温度、压力波动的影响,可实现自动校准等优势。

现场安装(采用1~ 2米长不锈钢伴热管线)、气体室采用多次折返光路(确保探头到气体室出口的容积小于0.5L)、气路采用316L不锈钢材质,有效避免NH3强吸附性影响响应时间。

可以选择最典型的测点进行采样测量,避兔原位对穿式测点不典型的问题。
